先日からの続きです
日中は他の仕事が入り、思うように進みませんが、
夜から集中して、このＴＪに専念出来ます

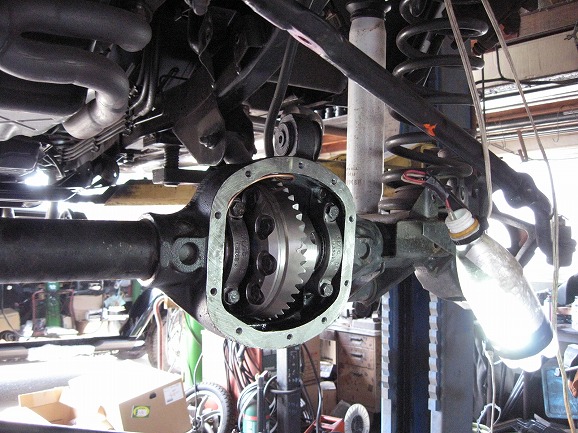

リフトアップと同時にＡＲＢエアロッカーを取付けました
タイヤ外径も大きくしたのでファイナルも４．１にダウン

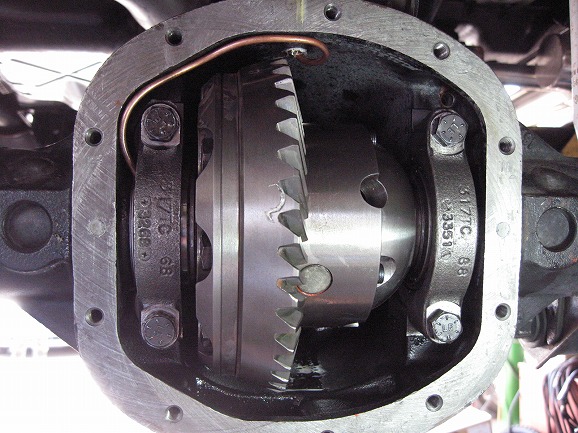

エアロッカーの配管に気を付けてバックラッシュを調整します

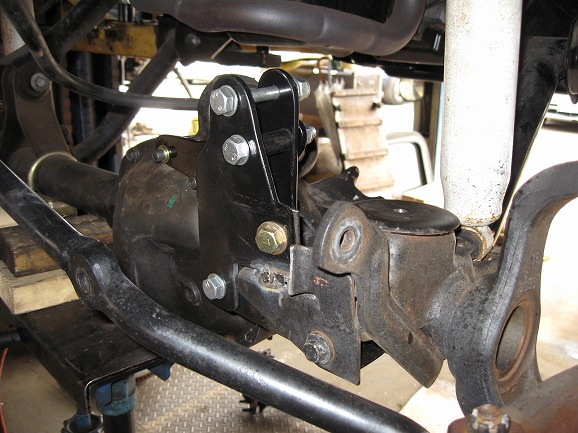

フロントラテラルアップブラケット
今までは、フレーム側のブラケットをダウンする事が
多かったのですが、
今回のキットはホーシング側にアップブラケットを取付けます
もちろん、８インチアップに対応したブラケットです
フレーム側ロアアームの取付け位置も変更

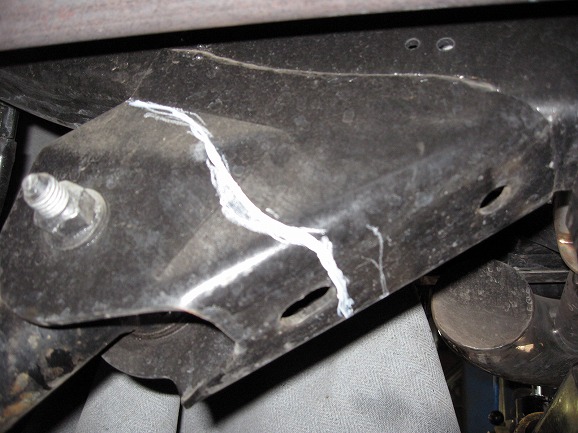

アームブラケットを白線の形状でカットします

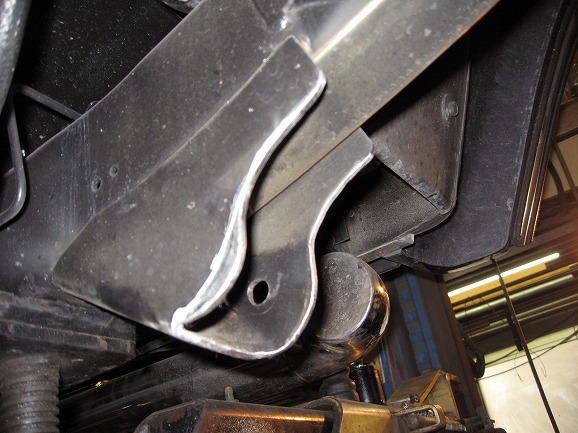

カット後はこんな感じです
それから、アームを取付けるボルト穴を開けます
取付け位置を考えながら、加工していきます
切っちゃってからでは取り返しがつかないので
慎重に作業！
クロスアームの所以

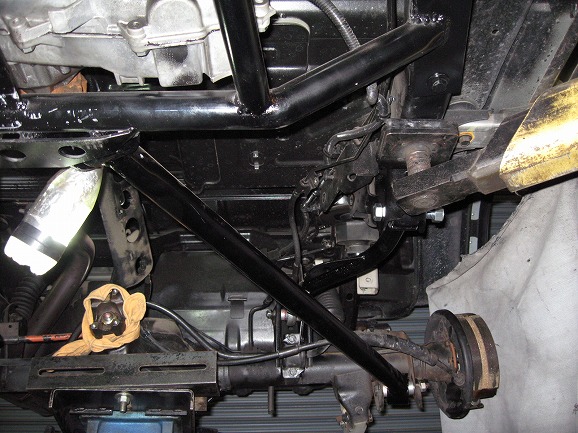

リヤのアッパーアームとロアアームがクロスしています！！
これによってリヤのラテラルロッドが不要となり
リヤ４リンクサスペンションでスムースな動きが可能となります！

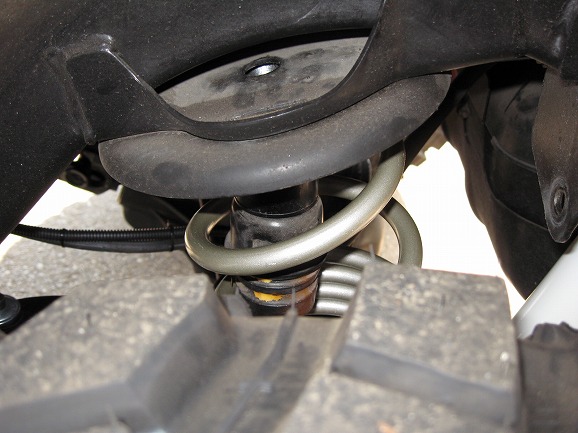

リヤのバンプストッパも斜めになるブラケットがセットされています
長いコイルを使うとどうしても、バンプストッパが真っ直ぐにあたらないので
これならOKですね♪
で、仕上がった写真がコチラ！！
ＴＪラングラー ８インチリフトアップ -続編-
2007年04月20日
