JKラングラー LEDスモールバルブ交換

JKラングラーにHIDヘッドランプ&LEDスモールバルブを取り付けました

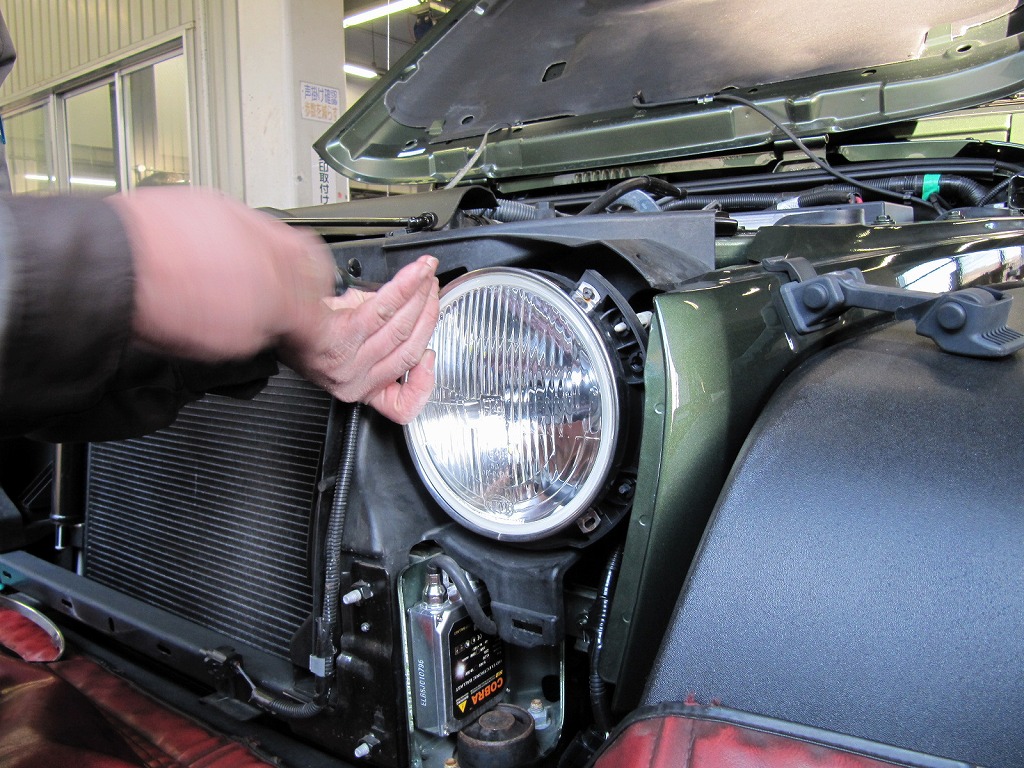

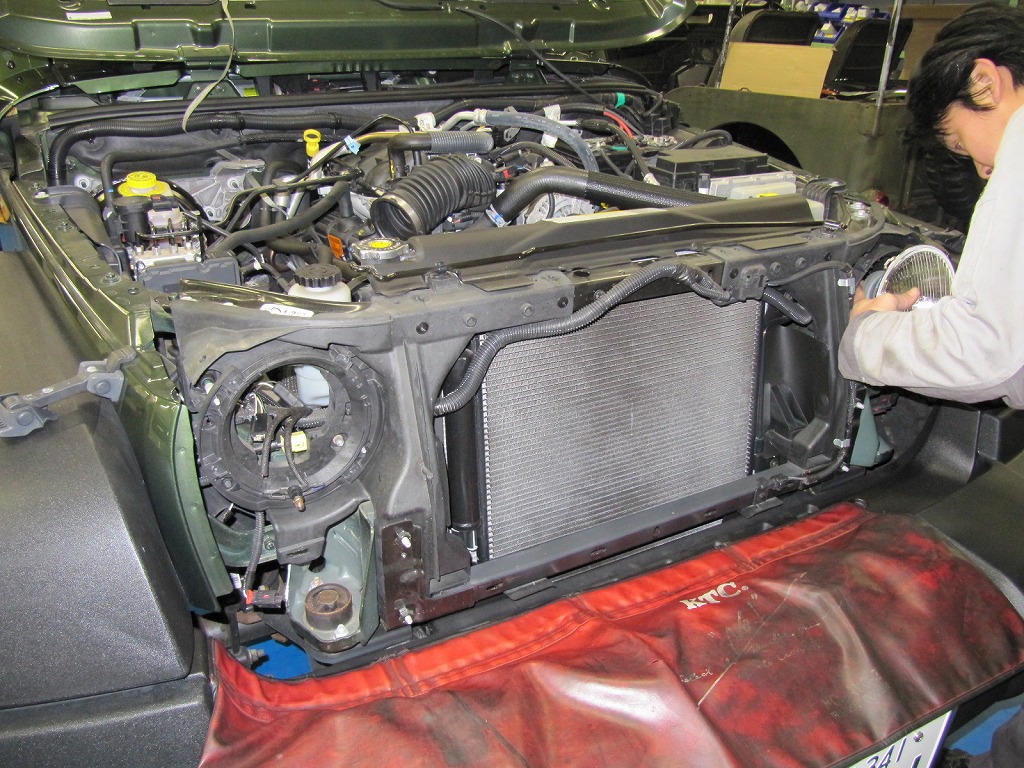

フロントグリルを外し、ヘッドランプ本体を外します
HIDヘッドランプに交換するときに
一緒に作業すれば、2度手間にならず、楽ですよ!

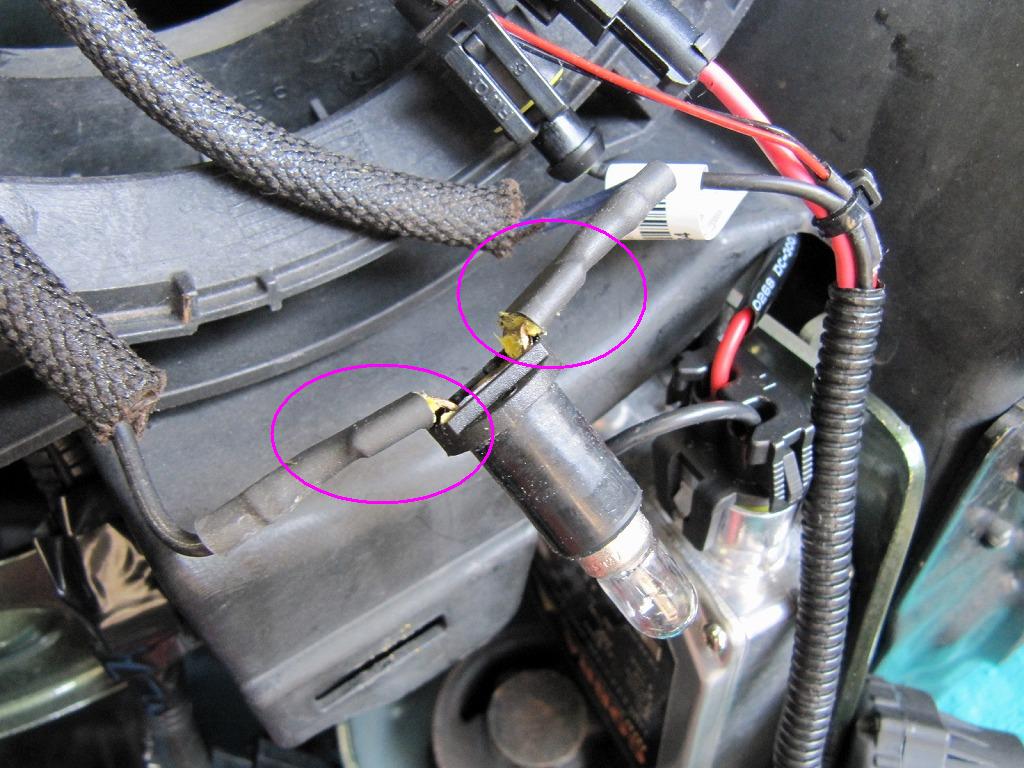

スモールバルブベースの付け根にコネクタがあります
LEDは方向性があるので、電極が逆だと点灯しません
LEDが点灯しない場合は、○で囲んだ部分のコネクタを
入れ替えてあげる必要があります
(※入れ替えなくても点灯する場合もあります)

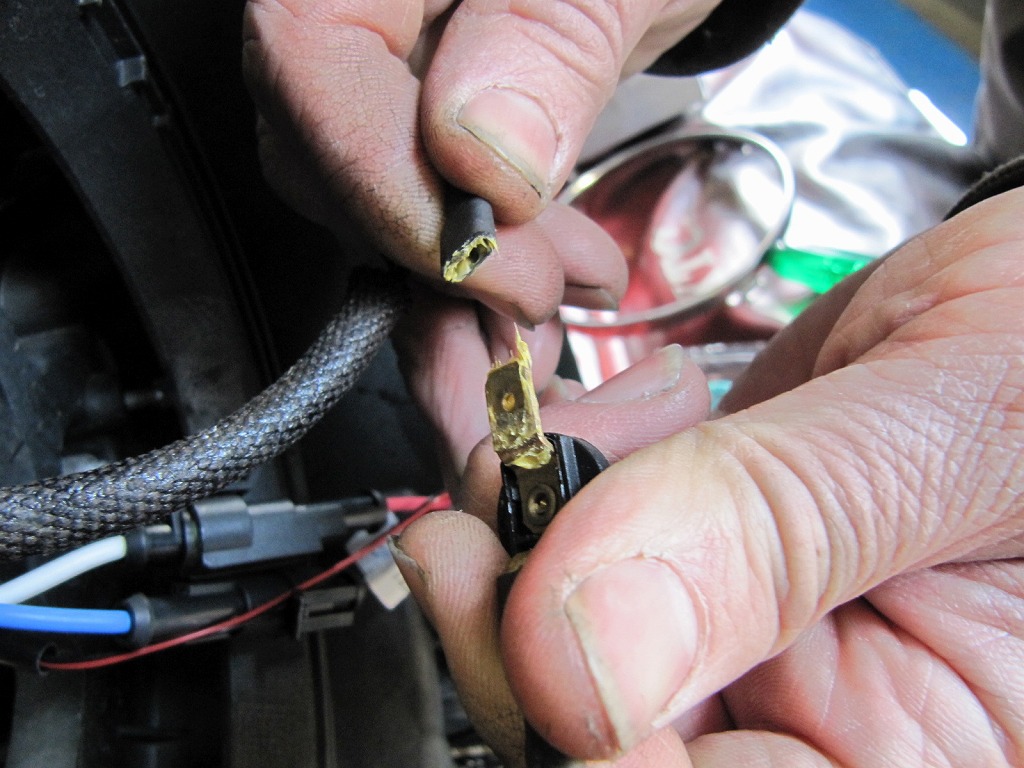

こんな感じでコネクタを引き抜き、入れ替えます
差し込む場合は奥までしっかり入れて下さい

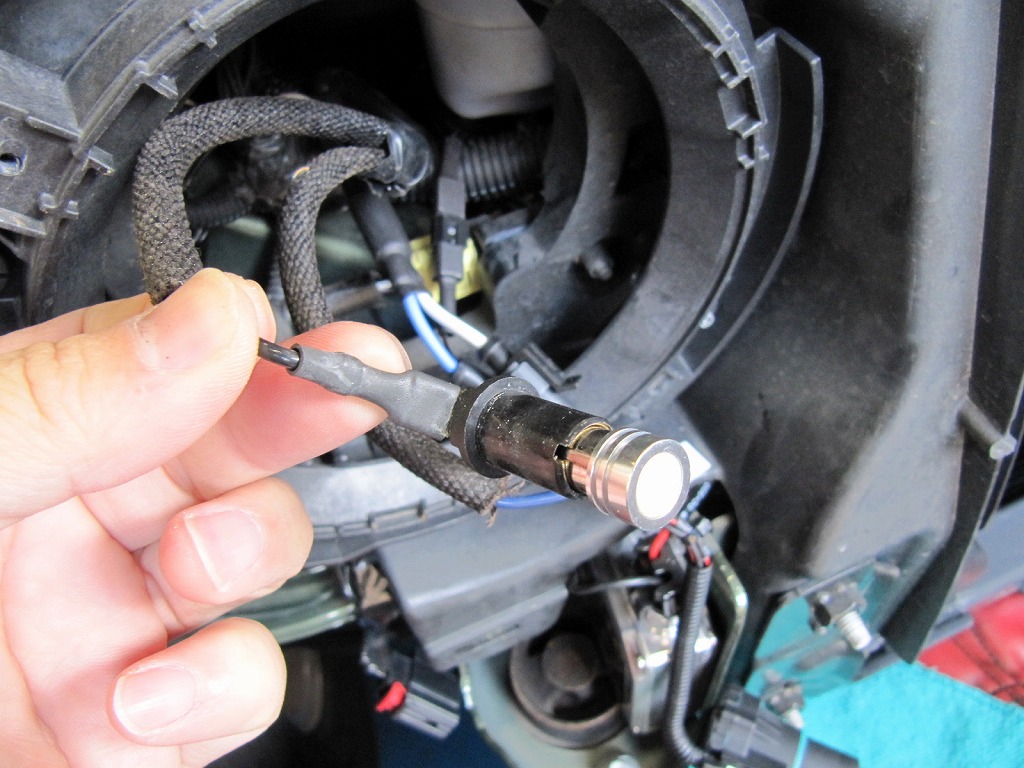

LEDバルブを入れ、コネクタを差し替えた状態

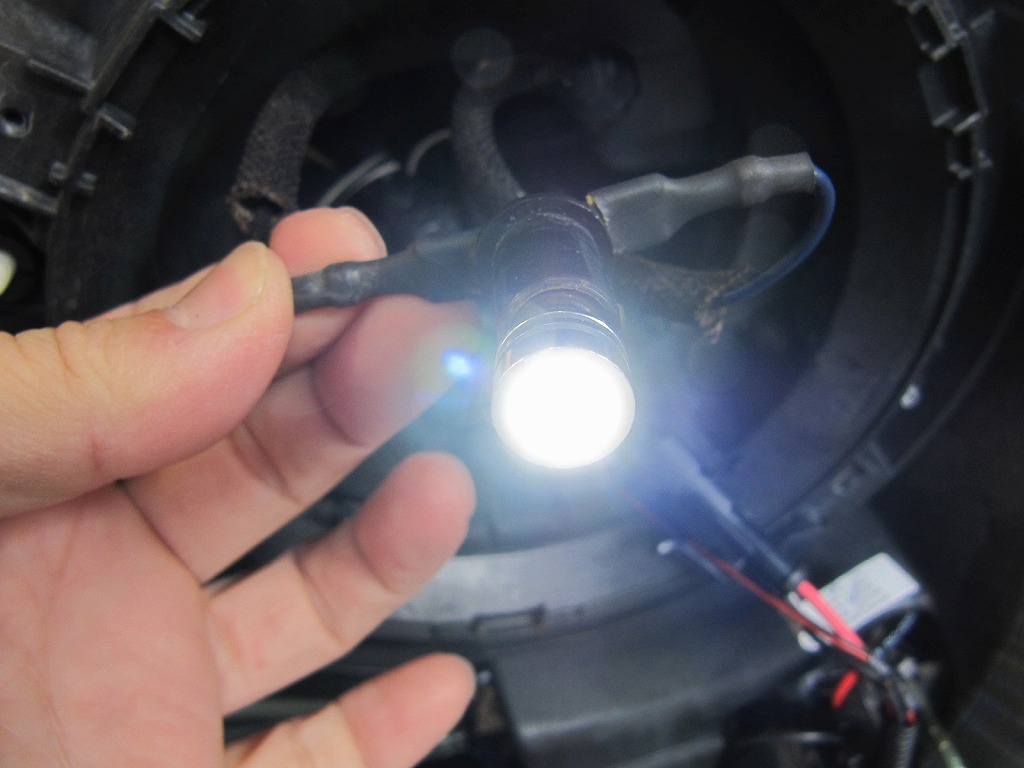

ここで、LEDの点灯テストです
左右点灯することを確認します
後は、ヘッドランプ、フロントグリルを復元して完了!
ご自身でLEDバルブ交換をして、点灯しない場合は
この作業を実施してみて下さい
ウェッジタイプも同様に、方向性があるので、
点灯しない場合は、差し込みを180度 回転させると点灯します
